Einsatz von Fehlerlichtbogen-Schutzeinrichtungen und mehr
Die von der „Deutschen Kommission Elektrotechnik Elektronik Informationstechnik in DIN und VDE“ (DKE) überarbeitete DIN VDE 0100-420 „Schutz gegen thermische Auswirkungen“ empfiehlt seit Oktober 2019 den Einsatz besonderer Maßnahmen wie etwa Fehlerlichtbogen-Schutzeinrichtungen (AFDD) und fordert die Durchführung einer Risiko- und Sicherheitsbewertung.
Der Bundesverband Deutscher Fertigbau e. V. (BDF), der Deutsche Holzfertigbau-Verband e. V. (DHV), der Zentralverband Deutsches Baugewerbe (ZDB) und der Zentralverband der Deutschen Elektro- und Informationstechnischen Handwerke (ZVEH) haben dazu eine gemeinsame Praxishilfe erarbeitet, die Planer, Elektriker und Bauherren bei der Umsetzung der neuen Norm unterstützen soll. In die Neuauflage der DIN VDE 0100-420 wurden auch Anregungen des BDF, des DHV, des ZDB sowie des ZVEH aufgenommen.
So wird in Abschnitt 421.7 der Einsatz von AFDD künftig nicht mehr pauschal für Räumlichkeiten und/oder Anwendungssituationen gefordert. Stattdessen soll für bestimmte Räumlichkeiten und Orte in der Planungsphase eine Risiko- und Sicherheitsbewertung durchgeführt werden. Dies betrifft Räumlichkeiten mit Schlafgelegenheiten, Räume/Orte mit besonderem Brandrisiko (z. B. feuergefährdete Betriebsstätten), Räume/Orte aus Bauteilen mit brennbaren Baustoffen (wenn diese einen geringeren Feuerwiderstand als feuerhemmend aufweisen) sowie Räume/Orte mit unersetzbaren Gütern (Kulturgüter, Bücher, Kunst etc.). Bestehen demnach besondere Risiken, so werden Maßnahmen empfohlen, die vor den Auswirkungen von Fehlerlichtbögen schützen. Die neue Regel haben BDF, DHV, ZDB und ZVEH als anerkannte Regel der Technik akzeptiert.
Um Planung elektrischer Anlagen im Holzbaubereich beziehungsweise bei solchen Bauweisen, die – laut DIN – aufgrund der „brennbaren Baustoffe einen geringeren Feuerwiderstand als feuerhemmend aufweisen“, bei der geforderten Risiko- und Sicherheitsbewertung zu unterstützen, haben BDF, DHV, ZDB und ZVEH eine beispielhafte Praxishilfe erarbeitet.
Fehlerlichtbogen-Schutzeinrichtungen (engl. Arc Fault Detection Device, AFDD)
Diese Schutzeinrichtungen analysieren Strom- und Spannungsverlauf mittels digitaler Signalverarbeitung und unterbrechen den Stromkreis bei Signaturen, die typisch für Schwellichtbögen sind. Sie verhindern damit Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern und können dadurch etwa die Hälfte aller Brände verhindern, die durch Elektroinstallationen und -geräte hervorgerufen werden. Daraus leitet sich auch die umgangssprachliche Bezeichnung Brandschutzschalter ab.
Einsatzbereich der Praxishilfe
Die von BDF, DHV, ZDB und ZVEH erstellte Praxishilfe kann für Holztafel-, Holzrahmen-, Holzmassivbau- und Holz-Skelettbauausführungen genutzt werden. Sie setzt die Anforderungen der DIN-VDE-Bestimmung um, benennt Mindestanforderungen und bietet ein exemplarisches Bewertungsraster, das von Bauherren, Fachplanern, Baubetrieben und Elektrohandwerksbetrieben genutzt werden kann. Nach dieser Praxishilfe kommen die beispielhaften Bewertungen unter bestimmten Voraussetzungen zu dem Ergebnis, dass auf zusätzliche Maßnahmen zum Schutz gegen die Auswirkungen von Fehlerlichtbögen verzichtet werden kann. Eine objektspezifische Einzelfallbewertung muss selbstverständlich weiterhin erfolgen. Des Weiteren gibt es seit 2017 für öffentliche Gebäude eine Arbeitshilfe des Arbeitskreises Maschinen- und Elektrotechnik staatlicher und kommunaler Verwaltungen (AMEV).
Ergänzung für öffentliche Gebäude
Für diesen Bereich wurde 2017, ergänzend zur AMEV-Empfehlung „EltAnlagen 2015“, eine AMEV-Empfehlung zum Einsatz von „Fehlerlichtbogen-Schutzeinrichtungen (AFDD)“ veröffentlicht. Die Hilfestellungen sind auf den Webseiten der beteiligten Verbände abrufbar. Weitere Informationen bezüglich der Umsetzung der Anforderungen der VDE 0100-420:2019-10 für Elektroplaner, Elektroinstallateure und Errichter werden aktuell unter anderem von DKE und ZVEH erarbeitet und sollen kurzfristig veröffentlicht werden.

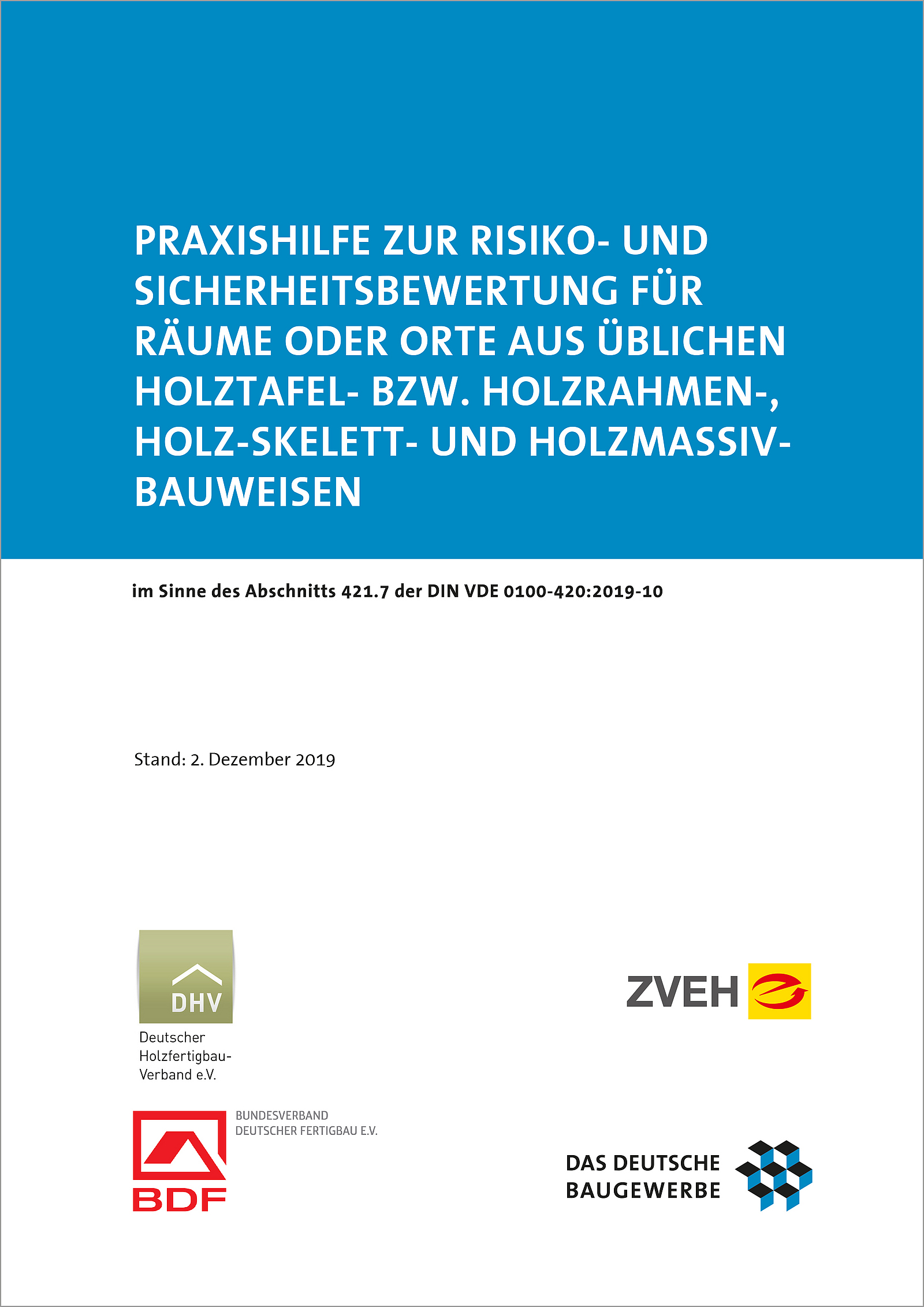

Praxishilfe zur Risiko- und Sicherheitsbewertung für Räume oder Orte aus üblichen Holztafel- bzw. Holzrahmen-, Holz-Skelett- und Holzmassivbauweisen
Deutsche Kommission Elektrotechnik
Elektronik Informationstechnik in DIN und VDE
www.dke.de
Bundesverband Deutscher Fertigbau e. V. (BDF)
www.fertigbau.de
Deutscher Holzfertigbau-Verband e. V. (DHV)
www.d-h-v.de
Zentralverband Deutsches Baugewerbe (ZDB)
www.zdb.de
Zentralverband der Deutschen Elektro- und Informationstechnischen Handwerke (ZVEH)
www.zveh.de
Autor
Ausgabe
BauPortal 1|2020
